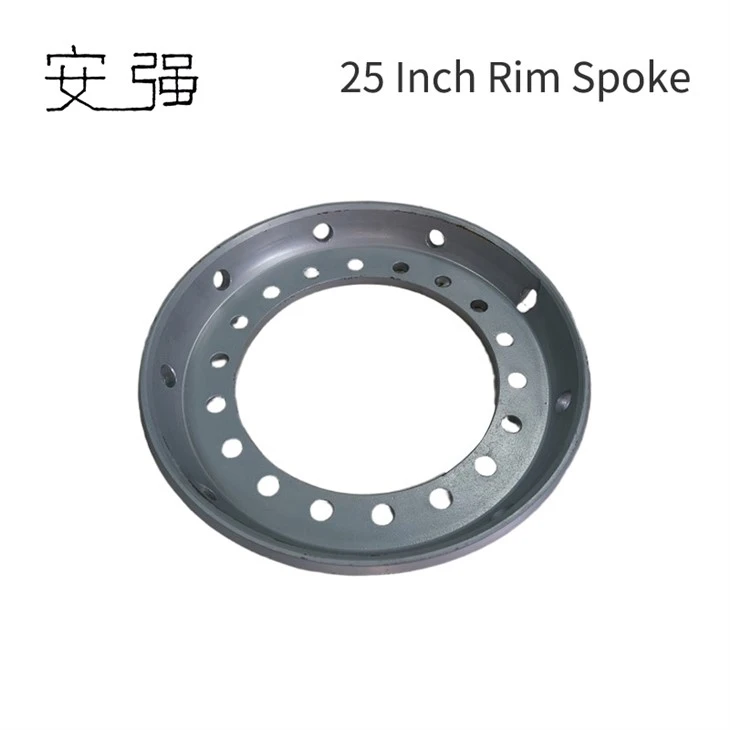

O raio do carrinho de mineração é um componente crucial das rodas dos veículos de mineração, referindo-se principalmente aos componentes estruturais que conectam o aro da roda ao cubo. Sua principal função é apoiar o aro da roda e transmitir cargas, torque e forças de impacto durante a operação do veículo. Os cubos de rodas do tipo raios-consistem em vários raios dispostos radialmente para conectar o cubo e o aro, apresentando um design leve adequado para aplicações com requisitos rigorosos de distribuição de carga. Os cubos de roda tipo disco utilizam placas metálicas circulares com furos para parafusos ou furos de montagem distribuídos pela superfície para conectar o cubo e o aro, oferecendo alta resistência e processos de fabricação relativamente simples.

Se você quiser saber mais sobre nossos produtos ou estiver interessado em fazer uma compra, clique no botão abaixo para entrar em contato conosco. Entraremos em contato com você assim que recebermos sua mensagem.

Entre em contato agora

Manutenção e seleção dos raios da roda

Recomendações de manutenção
Inspecione regularmente os raios das rodas quanto a rachaduras, deformações ou parafusos soltos, especialmente em juntas soldadas e áreas de concentração de tensão.
Limpe a superfície dos raios para evitar o acúmulo de poeira de minas ou água lamacenta, que pode causar corrosão. Para operações subterrâneas, considere aplicar revestimentos-antiferrugem.

Como escolher
Selecione os materiais com base na capacidade de carga do carrinho:
Para carrinhos de minas-leves (menores ou iguais a 5 toneladas), raios estampados de aço ou liga de alumínio são adequados.
Para carrinhos-de minas pesados (maiores ou iguais a 10 toneladas), raios de aço forjado ou fundido são preferidos para resistência e durabilidade.

Consulte os padrões de equipamentos de mineração:
Garanta a compatibilidade entre o raio, o aro e o cubo. Para projetos personalizados não{1}}padrão, comunique claramente os requisitos de carga e as condições de trabalho ao fabricante, incluindo fatores como inclinações subterrâneas e velocidades operacionais.

Especificações do produto

Parâmetro	Faixa padrão	Personalização disponível	Notas
Material	Aço-de alta resistência/Aço-liga	Sim	A classe do material pode ser personalizada com base na carga e na aplicação
Diâmetro do furo de ar (mm)	10 – 30mm	Sim	Número e tamanho ajustáveis para ventilação e redução de peso
Diâmetro do núcleo do parafuso (mm)	18 – 40mm	Sim	Depende do tamanho do parafuso e dos requisitos do cubo
Diâmetro do furo central (mm)	100 – 350 mm	Sim	Deve corresponder às especificações do eixo ou cubo
Diâmetro do círculo primitivo (PCD, mm)	130 – 450 mm	Sim	Personalizado de acordo com o modelo do veículo
Deslocamento (ET, mm)	-20 – +60 milímetros	Sim	Deslocamento positivo ou negativo disponível
Espessura do Raio (mm)	12 – 40mm	Sim	Otimizado com base na capacidade de carga e nas condições de trabalho

Características estruturais dos raios do carrinho de mineração

Os raios dos carrinhos de mineração são desenvolvidos para operações-de longa duração em ambientes de mineração confinados, onde a estabilidade das rodas e a consistência do alinhamento são essenciais para a segurança do veículo e a eficiência operacional.

Estabilidade-Geometria de raios orientada

O layout dos raios foi projetado para manter o equilíbrio e o alinhamento das rodas durante ciclos contínuos de início e parada e mudanças direcionais comuns em rotas de mineração.

Projeto de Deformação Controlada

O projeto estrutural permite micro-deformações sob estresse máximo, reduzindo o risco de falhas repentinas e melhorando a segurança operacional geral.

Distribuição otimizada de estresse

Os caminhos de carga são cuidadosamente gerenciados em todo o corpo do raio para minimizar a concentração de tensão localizada e prolongar a vida útil.

Precisão Dimensional Consistente

O controle rígido de interfaces críticas garante montagem confiável e desempenho repetível durante uso-de longo prazo.

Projeto estrutural de baixa{0}manutenção

A estrutura de raios foi projetada para reduzir a frequência de inspeção e substituição em ambientes de mineração de difícil-acesso-.

Confiabilidade Operacional em Sistemas de Transporte de Mineração

Os raios dos carrinhos de mineração desempenham um papel fundamental para garantir um comportamento suave e previsível das rodas durante todo o ciclo de transporte.

Suporta operações de transporte contínuas com acelerações e travagens frequentes
Mantém a consistência estrutural em condições irregulares de trilhos ou solo
Reduz a transmissão de vibração para o conjunto da roda e sistema de eixo
Melhora a confiabilidade geral dos equipamentos de transporte de mineração

Os raios do carrinho de mineração normalmente são fabricados com base nas condições da aplicação e em parâmetros técnicos confirmados para garantir uma operação confiável-de longo prazo.
